795 nm，铷原子D1线。中性原子量子计算、冷原子光钟、里德伯传感，命门都卡在这个波长。
伺候这条线的激光器，过去只能长在光学平台上：外腔二极管激光器、锥形放大器、一堆镜片和光纤。现在，一篇论文把它往芯片里塞了一大步。
论文标题直译：《面向铷量子技术的795 nm异质集成高效宽调谐激光器》。
铷原子对激光有多挑
D1线795 nm，D2线780 nm，自然线宽约6 MHz。冷原子实验要的激光，线宽得压到100 kHz以下，否则冷却和态制备效率上不去。片上功率至少10 mW。里德伯态更狠：高主量子数原子对相位噪声极其敏感，本征线宽要求亚kHz，理想是10 Hz量级。
还要连续波、频率稳定、锁定到超精细结构。叠起来就是：高相干、高功率、高效率、低功耗、小体积、可量产。传统ECDL前三条能行，后三条很难。
三条路，两个硬伤
单片III-V直接在GaAs或InP上做，有源器件成熟，但内部传播损耗高，腔Q值上不去，线宽压不下来。
混合集成把III-V增益芯片和氮化硅等超低损耗无源平台边缘耦合，自注入锁定能做到亚Hz线宽。但每个增益芯片都要高精度对准，封装复杂，难晶圆级规模化。

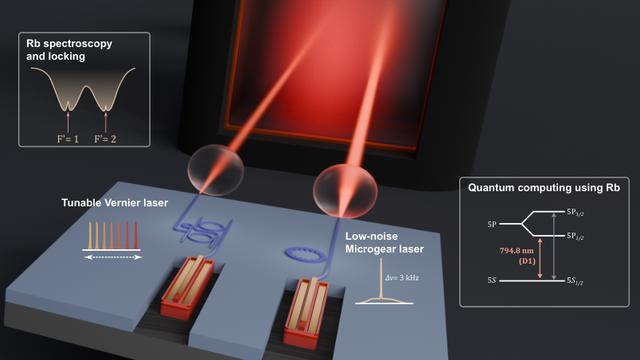

▲ 图1：扩展基于铷的量子控制系统。可调谐游标激光器和低噪声微齿轮激光器照射铷蒸气池的前瞻性示意图，并突出显示了应用（在
异质集成用晶圆键合把III-V转移到硅或氮化硅上，可规模化，已做出<6 kHz本征线宽、无跳模调谐超100 GHz的器件。但780–800 nm有硬伤：波长越短，渐逝耦合锥临界尺寸越小，工艺容差越紧。散热更麻烦，III-V下面隔着厚氧化硅底包层，热导率差，有源区的热导不出去，热翻转提前，功率和效率都被压低。铷量子技术要几十毫瓦级片上功率，它吃力。
微转印打印：把放大器贴进凹槽
先用III-V外延片预制反射式半导体光放大器，切成微小“邮票”。用弹性印章拾取，精确打印到SiN芯片上刻好的凹槽里。光从III-V波导端面直接进SiN波导，这叫端面耦合。不需要渐逝耦合锥，对波长不敏感，短波长下工艺容差更友好。散热也更好：III-V薄片直接坐在硅衬底上，硅热导率高，热可快速导走。MTP按需放置，不同材料、不同功能的器件可混搭，晶圆键合做不到。
之前MTP端面耦合做出过C波段和O波段法布里-珀罗激光器，也做出过超100 mW分到两条SiN波导的高功率器件。但单模和可调谐激光器一直没做出来。这篇论文补上了空白。
两款器件，两组硬指标
微齿轮激光器：用分布布拉格反射微环谐振器做频率选择，III-V放大器只提供增益，反馈和选模由SiN无源腔完成。本征线宽3 kHz，片上单模输出超22 mW，波长794 nm，电光转换效率9.4%。论文称这是780–800 nm波段单模异质集成激光器的输出功率记录。
Vernier激光器：两个自由光谱范围略有差异的微环滤波器级联，靠Vernier效应选模。795 nm附近9 nm粗调，准连续精调超140 GHz，无跳模调谐45 GHz。
前者适合高功率、窄线宽、固定波长场景，比如冷却和态制备。后者适合大范围扫频和锁频，比如光谱学和频率稳定。
这些数字意味着什么
3 kHz比铷D1线自然线宽（约6 MHz）低三个数量级，比冷原子实验典型要求（亚100 kHz）低一个多数量级。这是本征线宽，不含外部锁定。再叠加PDH锁定或原子锁频，稳定度还能往上走。

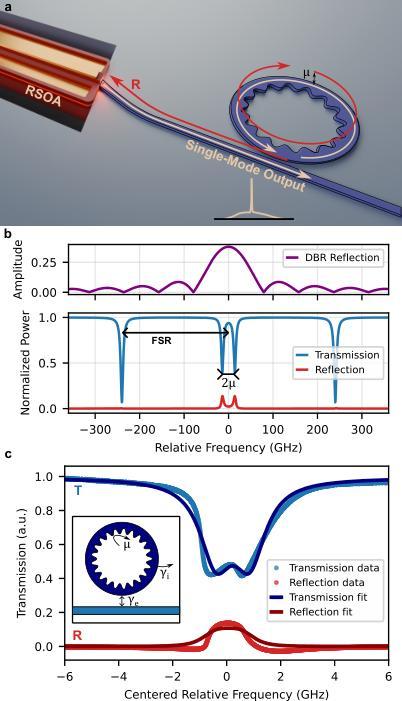

▲ 图3：微齿轮激光器的工作原理与测量。a. 激光腔示意图；b. 微齿轮反射器的模拟示例反射和透射光谱，显示出单个分裂
22 mW，冷原子实验10 mW量级就够做冷却和态制备，余量可分给多个光路，或补偿片上分束、调制损耗。9.4%电光转换效率，意味着电功耗可控、热负载小。对星载、机载、便携设备，这是硬指标。
45 GHz无跳模尤其重要，模式跳变会让锁频丢失、扫描中断。
中国的位置
北斗星载铷原子钟是导航核心，小型化、低功耗、高可靠、长寿命是硬约束。空间站冷原子实验柜、地面冷原子重力仪、原子干涉仪、光钟比对，都要780 nm和795 nm窄线宽激光。过去依赖ECDL、锥形放大器和自由空间光学件，体积大、功耗高、环境适应性差。
供给端，中国在硅光子和氮化硅平台上投入很大。氮化硅低损耗波导、微环谐振器、异质集成工艺，多家高校和研究所都有布局。III-V外延、晶圆键合、微转印设备和工艺也有团队在做。加上完整半导体制造产业链和封测能力，这是走向量产的底层条件。
这篇论文的端面耦合MTP方案对国内尤其有参考价值：不依赖极紧的渐逝耦合工艺容差，散热路径直接，材料利用率高，很适合和国内已有SiN无源平台结合。
一块芯片管住所有激光
论文第一次用端面耦合MTP做出扩展腔单模激光器，一次给出两种架构，分别对应铷量子系统两类核心需求：冷却/态制备，光谱/锁频。更关键的是平台属性：MTP可晶圆级扩展，可按需放置不同材料有源器件，可与SiN无源器件共集成。未来一个铷量子系统里，冷却激光、泵浦激光、探测激光、里德伯激发激光，可能都从同一块芯片出来。
3 kHz已经很好，但里德伯态要的亚kHz甚至10 Hz级还没到。还得继续压线宽、提功率、降损耗、加功能。方向已经清楚：铷量子技术的激光光源，正在从光学平台搬进芯片。而这一次，中国有完整平台和产业链，没必要再跟别人的节奏走。
